墊片的力學行為性能包括載荷變形行為和回彈特性。載荷變形行為是指墊片在加載過程中的變形特性，是形成初始密封能力的重要條件，這與壓縮率有很大關系，壓縮率是墊片的重要性能指標，墊片壓縮率過大，在正常安裝預緊力下容易造成墊片結構破壞；墊片壓縮率過小，使用時需要的初始安裝預緊力較大，不易達到密封效果 ，下面跟大家一起分享載荷變形行為。
墊片的力學行為性能
載荷變形行為
墊片的載荷變形關系
圖1：墊片應力σg與該應力下墊片的變形δg

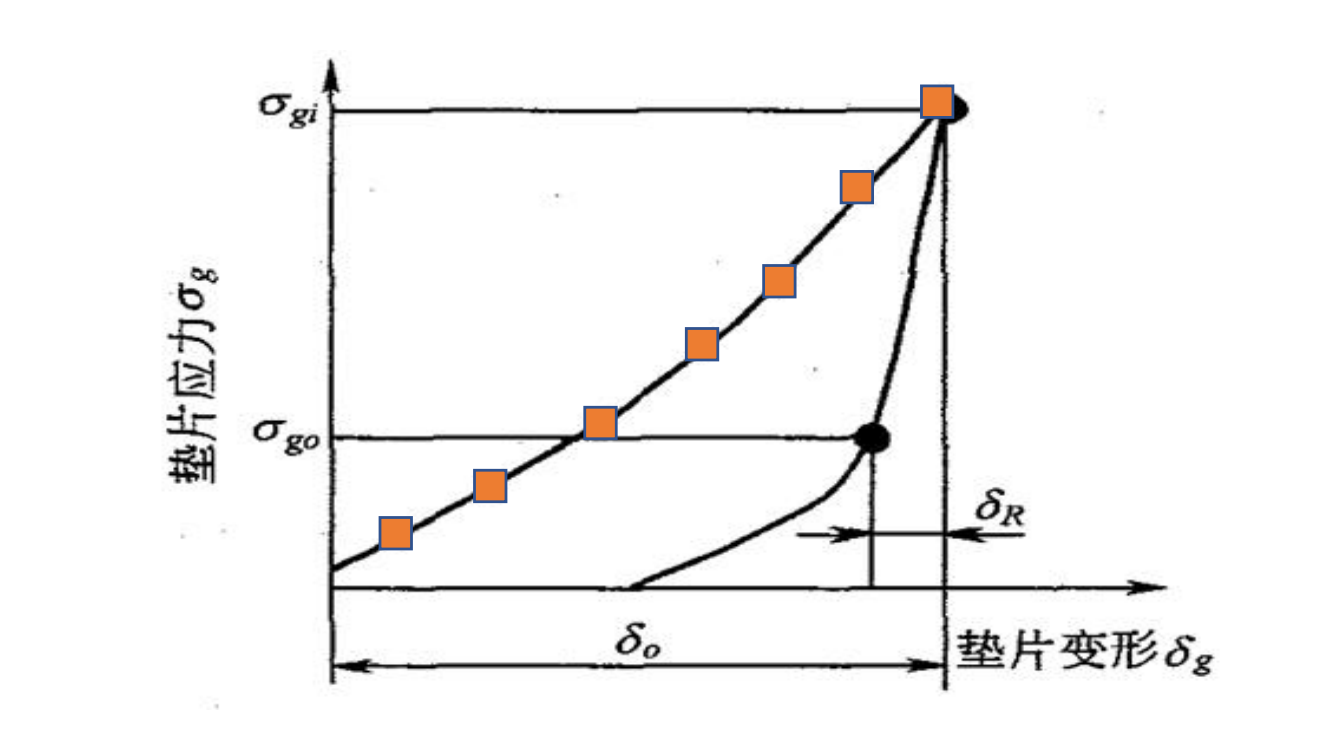

如圖1所示。當然，也可以直接采用力來表示。圖中σgi為初始安裝墊片應力，對應墊片壓縮量為δo。σgo為工作墊片應力，δR由于介質推力而導致墊片應力下降之后的墊片回彈量，就是因?yàn)檫@個物理過程的存在，對于FLT接頭使用的墊片，其回彈量是非常重要的性能指標。
1、墊片通常不完全是彈性的
圖2：σg與δg的關系

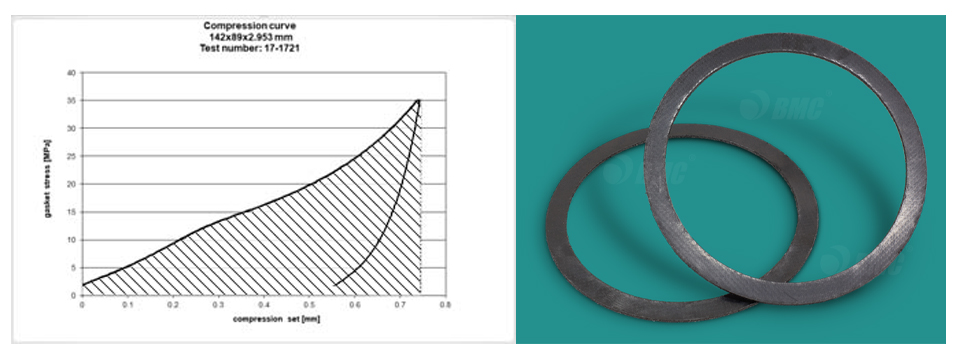

觀察圖2應力和變形曲線的形狀，σg與δg之間沒有單一的彈性響應關系，而呈現非線性。
2、存在殘余變形
圖3：滯回曲線的特征

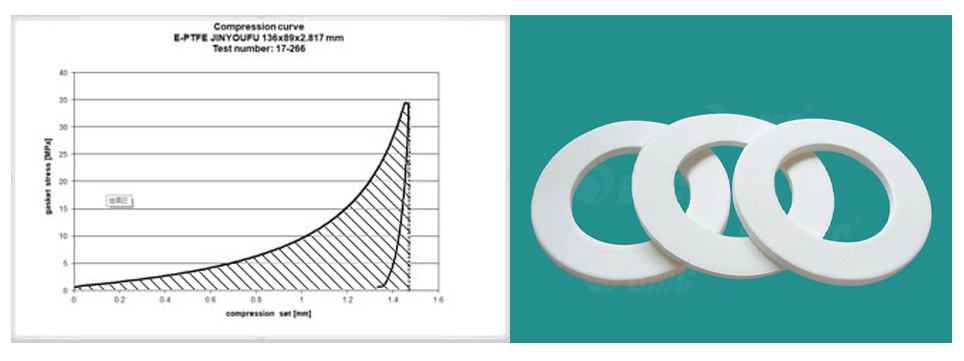

在圖3上表現出滯回曲線的特征，即存在殘余變形。如在工作狀態下的Δδ= δo- δR, 即為墊片在工作狀態下的殘余變形，有時這種殘余變形經過一段時間將會消失,因此，某些墊片在裝配載荷和操作載荷下的壓縮特性不盡相同。
3、不同材質和類型的墊片的σg與δg具有不同的對應關系
C環
柔性石墨墊片
PTFE墊片
金屬纏繞墊片
圖4：不同材質和類型的墊片

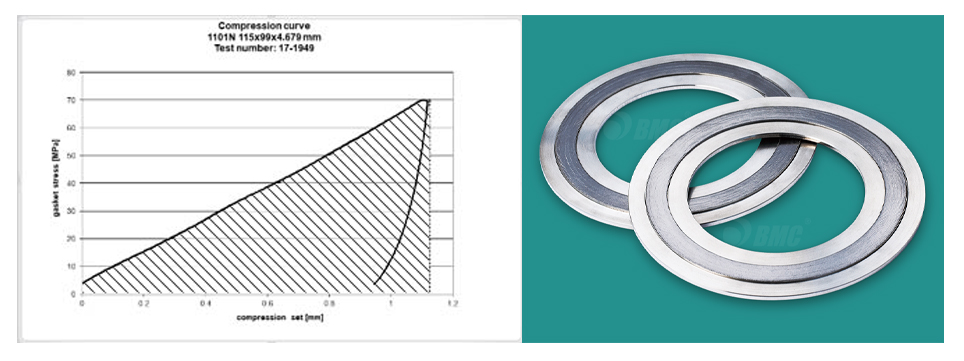

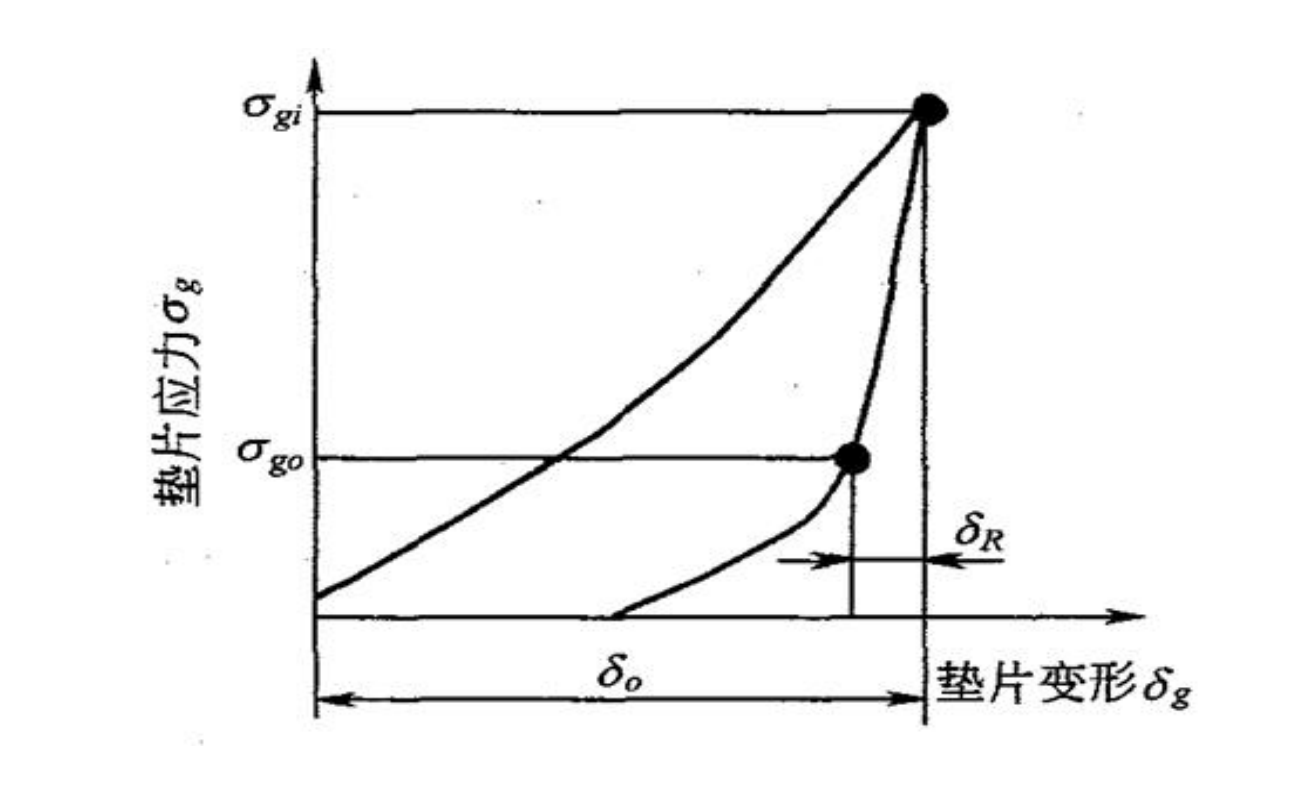

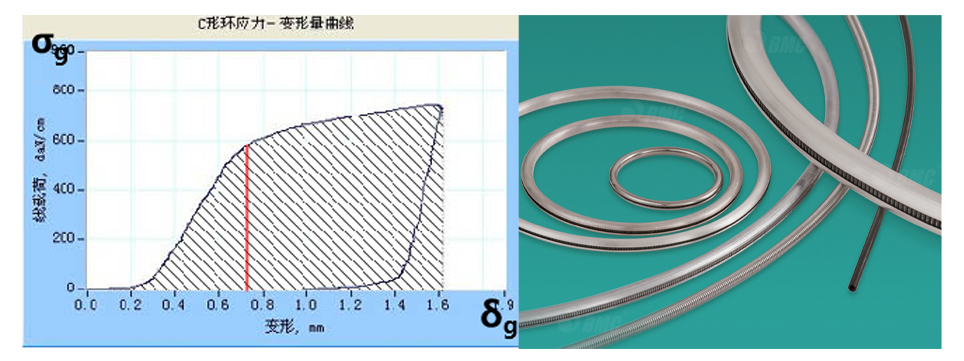

如柔性石墨、PTFE、金屬纏繞墊片、金屬C型環等載荷-變形曲線的形態是不同的，而且在同一墊片應力下的變形也是不相同的。從這個載荷-變形曲線圖中陰影部分，即是壓縮這個墊片所作的功，陰影面積越大，表示作工越大，墊片相對就“越硬”。比如從圖中我們可以看到，PTFE較之柔性石墨墊片和技術纏繞墊片就要軟得多，而C環到一定壓縮量的時候，就會從彈性變形轉化成塑性變形。
4、 σg和δg的關系受溫度影響
圖5：溫度變化對比

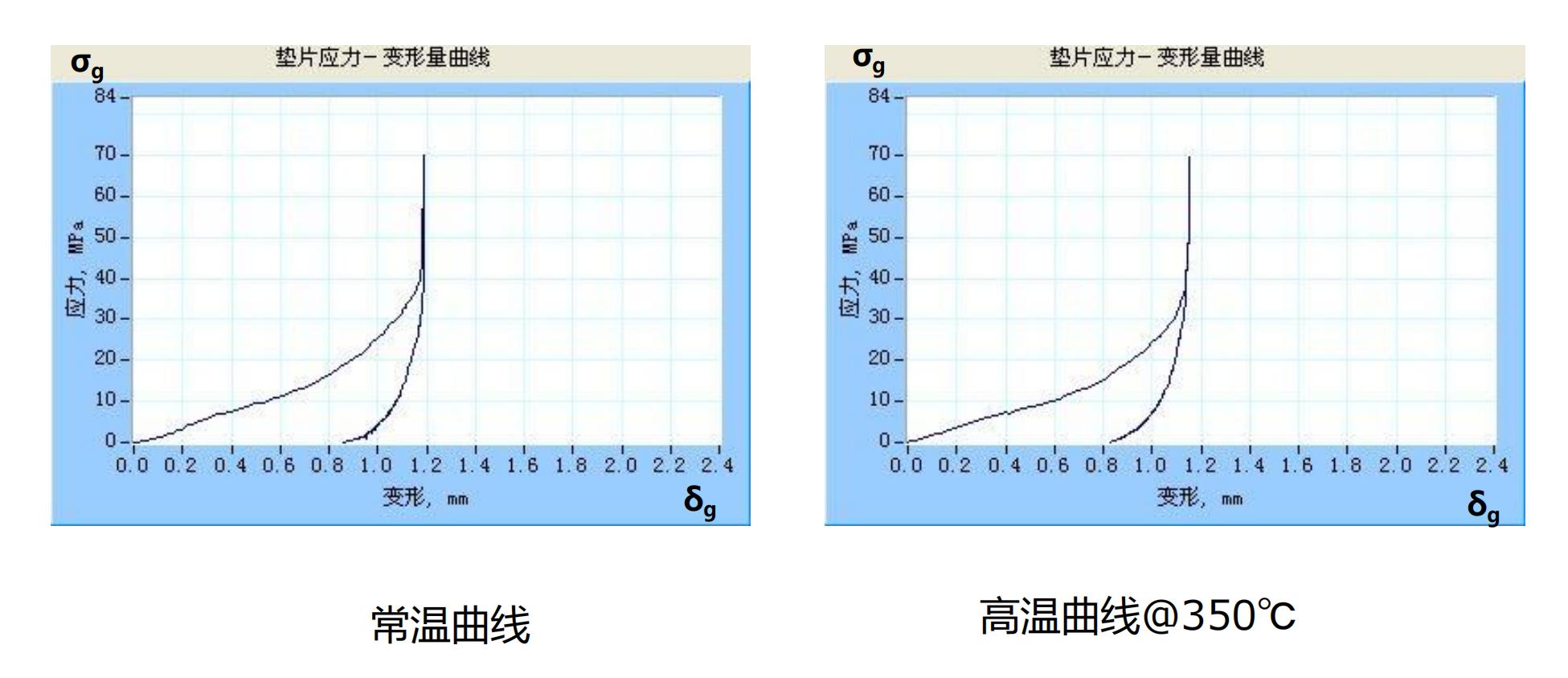

不同材料或結構的墊片，其σg與δg的關系會受溫度影響。一般而言，溫度不同對載荷-變形曲線存在兩個趨勢的影響，如高溫時材料熱脹，而彈性模量降低，因此墊片會變“軟”，所以從圖中可以看出，一方面壓縮量會降低，同時墊片應力也略有下降。
