法蘭連接接頭有兩種不同設計理念，上一集我們已經講述了非金屬碰金屬或浮動式法蘭連接接頭，用“FLT”表示(Floating)。這一次我們開始講述金屬碰金屬的法蘭連接接頭，用“MMC”表示（Metal to Metal Contact）。
?金屬 - 碰 - 金屬?
較之“非金屬-碰-金屬（Non-Metal-to-Metal）”，“金屬-碰-金屬（Metal-to-Metal）密封概念或恒密封應力（Constant Stress Gasket）”是革命性的。
如前所述，要保證密封的持續有效，就是要保證密封工作應力σgo在密封服役期內，無論出現何種可能導致密封工作應力缺失的因素，始終能保持大于介質壓力，并保持在某一個有效數值范圍之內或恒定在某一個數值上。

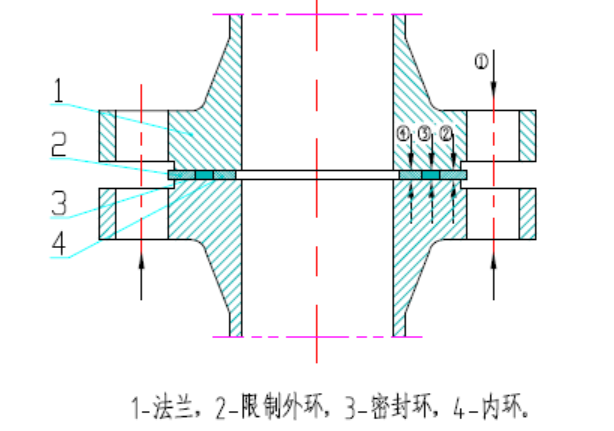

如上圖所示，密封件設置限制環，在密封連接部件安裝的時候，保證法蘭金屬表面直接接觸（指凹凸面法蘭或隼槽法蘭）或和密封件限制環金屬表面接觸，并保證在密封服役期內，始終保持金屬面的接觸，螺栓載荷通過法蘭面分別作用于密封面和金屬限制環上，從而保證了密封工作應力在密封服役期間的恒定。
除此之外，這種密封結構保證了法蘭金屬與密封件金屬限制環的充分接觸，限制了法蘭的剛性變形，提高了整個連接部件的剛度，大大降低了密封連接部件對外加彎矩、溫度、壓力變化等敏感性。

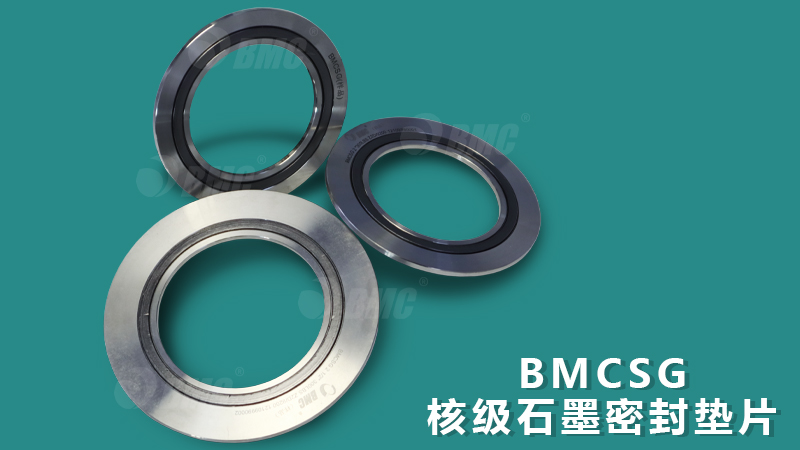

按照這一新型密封概念，結合材料的特征，一種純石墨和金屬組合的恒應力墊片便應運而生，且通過科學技術鑒定（國能科技鑒字【2009】第014號）——核級石墨密封墊片（BMCSG墊片）。
#BMCSG墊片
妙 懂 密 封
