寶驊密封技術分享 | 典型密封使用場景:閥門常用密封形式(3)

發布時間:2024-01-22 瀏覽次數:3072

典型密封使用場景

閥門常用密封形式



上一期我們向大家講述了填料密封的填料型式之一:編織填料,本期講述的是壓制填料、編織+壓制填料。



壓制填料

填料型式

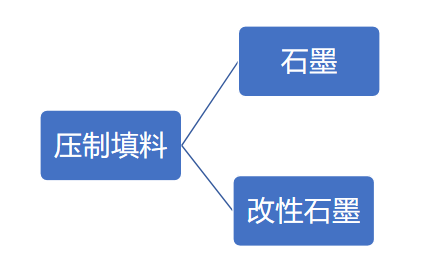

壓制填料一般采用純石墨或改性石墨。

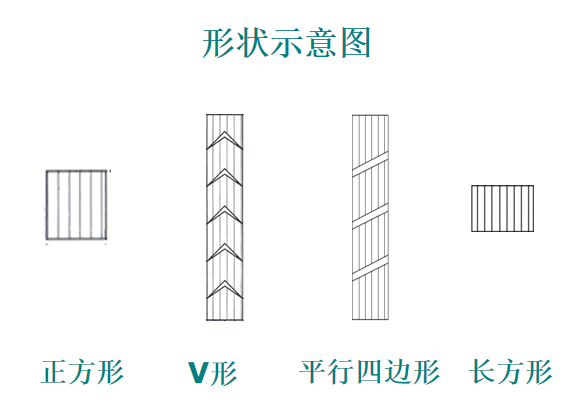

壓制填料截面形狀有正方形、長方形,也有V型、平行四邊形。




壓制填料截面形式的試驗


根據BMC寶驊所做的實驗結果顯示,以及日常的工程應用,因為壓制填料材料為石墨這個特征,凡是這種矩形平行四邊形,在軸向載荷的作用下,其對側向應力,或者說測壓系數的影響幾乎沒有。


因此,在做結構截面形式的時候,更多地采用正方形或長方形。這里有兩個重要性能指標:一是降低摩擦系數,二是提高測壓系數。對于純石墨來說,需要做一些特殊的改性處理來達到這些目標。具體的改性處理方法可能包括改變石墨的結構、使用不同的處理方法等。




編織+壓制填料

填料型式

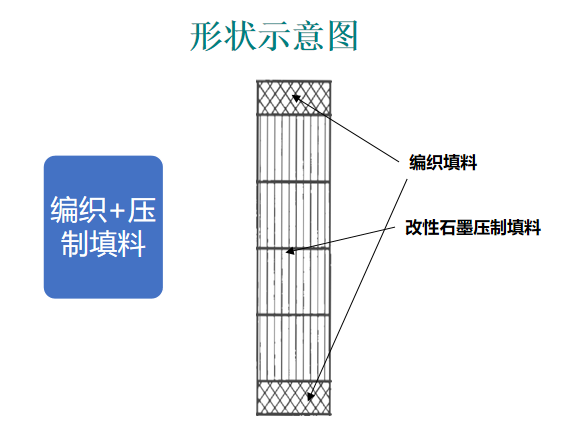

石墨壓制填料環一般不單獨使用,而與編織填料一起組合使用,以防止石墨環在介質壓力作用下被“擠出”。






在實際的閥門應用中經常會采用編織填料和壓制填料的組合形式,比如說純石墨壓制環作為密封主體,然后上下加上由金屬絲增強的石墨:編織填料。

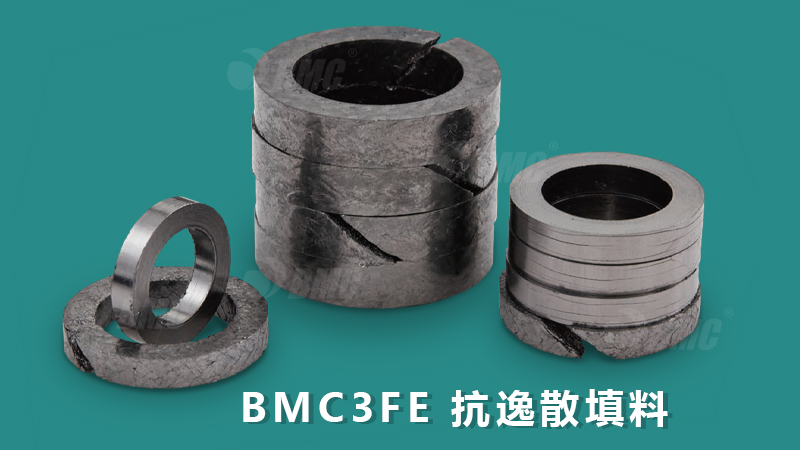

BMC3FE:編織填料壓制環 & 石墨壓制填料環




編織填料主要起到了是防止這個改性石墨壓制填料環,在安裝和運行過程中被擠出的傾向。

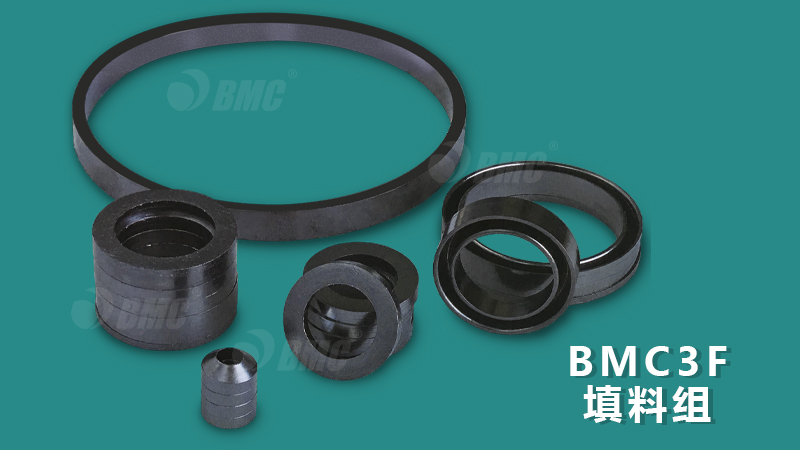

BMC3F:由柔性石墨壓制環和編織盤根環組合而成




所以現在在大部分的耐高溫的閥門閥桿填料中,多采用這樣的結構形式,當然也可以采用比如說聚四氟乙烯編織的填料來實現相關的密封。








密封泄漏  寶驊解決,如有對密封領域技術方面存在疑惑,敬請關注我們蘇州寶驊,歡迎咨詢及評論留言!謝謝大家!下一期我們會繼續講述閥門常用密封形式,下期再見啦!
